Telnet修改路由器配置

Tags: /计算机文档/路由器和网络管理/   Date Created:

Telnet 修改路由器配置

(程振凯 2001年05月29日 14:54)

路由器是网管员们最头痛的一件设备:设置繁复,而且经常需要远程设置。本文作者介绍了他的修改经验,希望能对网管员们有所帮助。

在网络管理过程中,经常要对路由器的配置进行修改,如修改路由器的广域网口、局域网口IP地址等,而路由器往往不在本地,这就给修改带来了麻烦。笔者在实践中,就遇到了这样的问题,不过,经过摸索,笔者很容易就解决了这个问题。

■网络环境

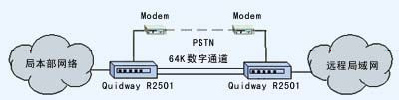

整个网络包括两部分:局本部网络和远程网络,本部局域网和远程网络各配备一台华为Quidway R2501路由器,利用负载均衡技术,通过一点多址设备提供的2条64k数字通道实现128k速率连接,AUX口作为备份连接,一旦微波数字通道出故障,可以启动拔号连接,实现备份功能,其接线方式如图所示。

网络拓扑图

本部局域网为:10.138.184.0,本部路由器的局域网端口地址:10.138.184.21。

远程局域网为:10.138.185.192,远端路由器的局域网端口地址:10.138.185.193。

本部路由器共设3条静态路由,为了实现负载均衡,serial0和serial1的优先级相同,为60,备份口静态路由的优先级比主口低,为80。

■修改按部就班

根据我们局的统一规划,远程局域网改用10.138.185.0(子网掩码:255.255.255.224)网段,为此,为了保证两网间的正常通信,需修改远端路由器的局域网IP地址和本部路由器的路由。

1. 在本部路由器上以管理员身份登录,增设到达远端网络的路由。

运行Telnet 10.138.184.21,设置特权模式为enable,输入口令。然后,用config命令进入配置模式。

增加2条静态路由(为了实现负载均衡,serial0和serial1的优先级相同):

ip route 10.138.185.0 255.255.255.224 10.139.184.246

ip route 10.138.185.0 255.255.255.224 10.139.184.250

配置备份口的静态路由,优先级比主口低,为80。

ip route 10.138.185.0 255.255.255.224 10.139.184.254 preference 80

2. 在远端路由器上以管理员身份登录,修改远端路由器局域网端口IP地址。

运行Telnet 10.138.184.21,设置特权模式为enable,输入口令。进入以太网口配置模式:

Quidway(Config)#interface ethernet 0

配置以太网口的IP 地址为:10.138.185.1:

Quidway(Config-if-Ethernet0)#ip address 10.138.185.1 255.255.255.224

用Write命令保存配置。

3. 在本部路由器上以管理员身份登录,删除本部到达原远端网络(10.138.185.192)的路由。

分别删除原来的3条静态路由,用Write命令保存配置。

注意事项

这两件事,如果忽略,操作者就前功尽弃了:一是配置修改结束后,一定要执行write命令,否则,路由器重启动后所作的修改就全部丢失了。二是为了保证远端网络工作站能访问局本部网络主机,远端局域网工作站的默认网关应修改,设定为修改后的远端路由器局域网端口地址:10.138.185.1。
